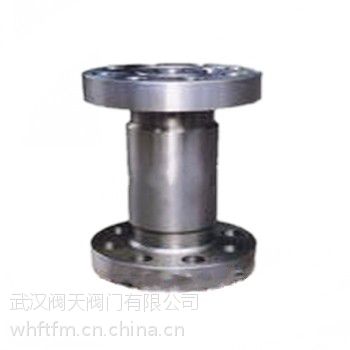

H42立式止回阀
概述
H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。H42N立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。立式止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
应用规范
- 设计制造按12236—89
- 结构长度按SDV公司规定
- 法兰型式及尺寸JB／T79 94
- 阀门检查和试验按API STD 598
结构示意图
主体材质
CF8、cF3、CFSM、CF3M WC6
1.6MPa主要连接尺寸及重量
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
| L | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| 重量 | kg | - | - | - | - | - | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
2.5MPa主要连接尺寸及重量
| 尺寸 | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
| L | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
| 重量 | kg | - | - | - | - | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
4.0MPa主要连接尺寸及重量
| 尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
| L | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
| 重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
